Attika Palo C binnenwerk met vlamplaten

Attika Palo C binnenwerk met vlamplaten

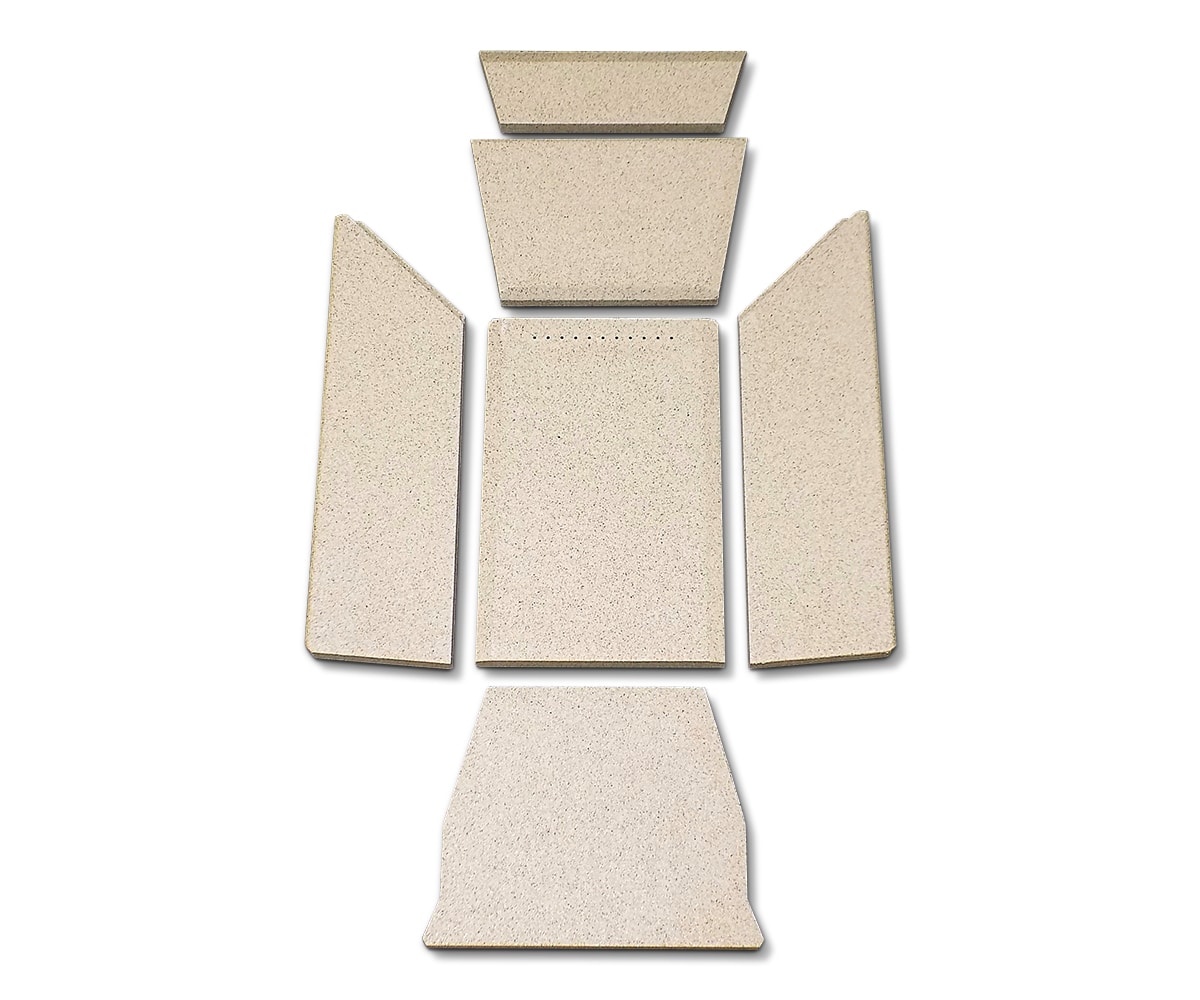

Dit zesdelige binnenwerk is bedoeld voor de Attika Palo C houtkachel. De set bestaat uit de bekleding van de verbrandingskamer en twee vlamplaten. Het materiaal is Skamol/vermiculiet.

Controleer de juiste uitvoering

De Palo C heeft een andere uitvoering dan andere Palo-modellen. Vergelijk de bodemsteen, de vorm van de zijwanden en beide vlamplaten. Controleer bij twijfel de onderdelenlijst of laat de uitvoering aan de hand van het typeplaatje bepalen.

Setinhoud en opgegeven afmetingen

• Bodemsteen (300/205 x 240 x 25 mm)
• Zijsteen links (140 x 480/380 x 25 mm)
• zijsteen rechts (140 x 480/380 x 25 mm)
• achterwandsteen incl. afdichting (235 x 370 x 25 mm)
• vlamplaat onder (300/225 x 200 x 25 mm)
• vlamplaat boven (295/240 x 102 x 20 mm)

Montage en onderhoud

Laat het toestel volledig afkoelen voordat u de bekleding controleert of vervangt. Volg de volgorde in de handleiding en forceer de stenen niet op hun plaats. Controleer ook de oplegging van de vlamplaat en houd de bedoelde luchtopeningen vrij. Binnenbekleding slijt tijdens gebruik; laat bij twijfel over schade of passing een vakman meekijken.

Twijfelt u over de pasvorm? Stuur ons een foto van het typeplaatje, het bestaande onderdeel en de verbrandingskamer of deur. Daarmee kunnen wij de uitvoering gericht controleren voordat u bestelt.
