Attika Poleo 106 binnenwerk A tot 2012

Attika Poleo 106 binnenwerk A tot 2012

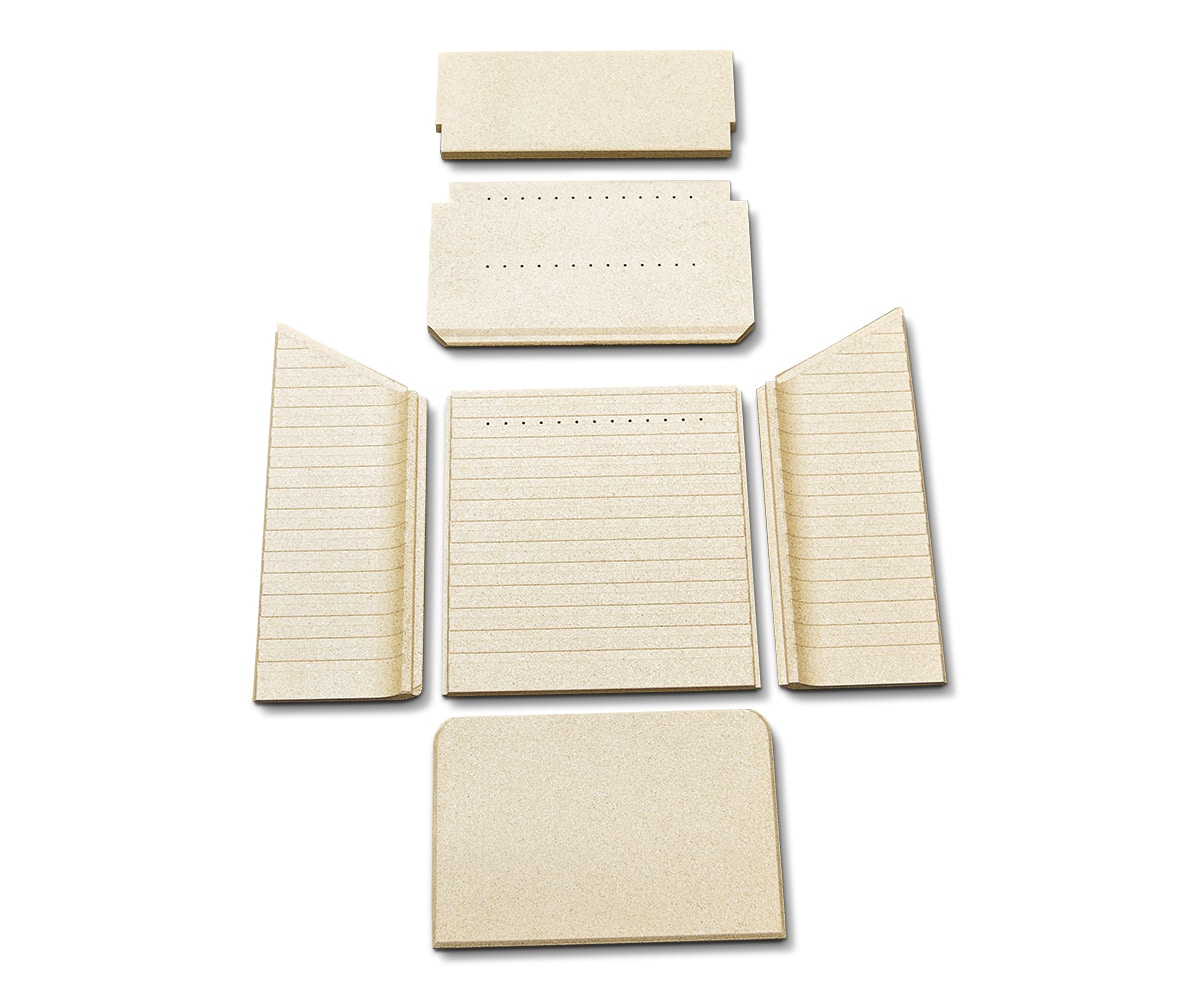

Dit zesdelige binnenwerk A is bedoeld voor de Attika Poleo 106 tot bouwjaar 2012. De vermiculietset bevat een bodemsteen, twee zijstenen, een achterwandsteen en twee vlamplaten.

Controleer de juiste uitvoering

Bij een toestel uit het overgangsjaar 2012 moet ook de vorm van de bestaande stenen worden vergeleken. Uitvoering B heeft een meerdelige bodem en andere maten. Het bouwjaar alleen biedt dan onvoldoende zekerheid.

Setinhoud en opgegeven afmetingen

• Bodemsteen (351 x 234 x 20 mm)
• Zijsteen links (183 x 370/455 x 20 mm)
• zijsteen rechts (183 x 370/455 x 20 mm)
• achterwandsteen (337 x 350 x 23 mm)
• vlamplaat onder (375 x 218 x 40 mm)
• vlamplaat boven (350/370 x 150 x 20 mm)

Montage en onderhoud

Laat het toestel volledig afkoelen voordat u de bekleding controleert of vervangt. Volg de volgorde in de handleiding en forceer de stenen niet op hun plaats. Controleer ook de oplegging van de vlamplaat en houd de bedoelde luchtopeningen vrij. Binnenbekleding slijt tijdens gebruik; laat bij twijfel over schade of passing een vakman meekijken.

Twijfelt u over de pasvorm? Stuur ons een foto van het typeplaatje, het bestaande onderdeel en de verbrandingskamer of deur. Daarmee kunnen wij de uitvoering gericht controleren voordat u bestelt.
