Attika Rondo binnenwerk met vlamplaten

Attika Rondo binnenwerk met vlamplaten

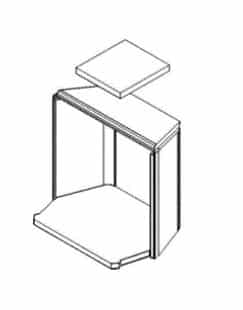

Dit zesdelige binnenwerk voor de Attika Rondo bestaat uit een bodemsteen, twee zijstenen, een achterwandsteen inclusief afdichting en twee vlamplaten. Het opgegeven materiaal is vermiculiet.

Controleer de juiste uitvoering

Vergelijk de bestaande verbrandingskamer met de set. De maten van de linker en rechter zijsteen en de twee vlamplaten helpen om de uitvoering te herkennen. Een set voor een andere ronde Attika-kachel past niet automatisch in de Rondo.

Setinhoud en opgegeven afmetingen

• Materiaal vermiculiet
• Bodemsteen (285 x 380 x 25 mm)
• Zijsteen links (87 x 340/370 x 20 mm), zijsteen rechts (87 x 340/370 x 20 mm)
• Achterwandsteen inclusief afdichting (250 x 347 x 20 mm)
• Vlamplaat onder (265/395 x 170 x 25 mm), Vlamplaat boven (179 x 200 x 20 mm)

Montage en onderhoud

Laat het toestel volledig afkoelen voordat u de bekleding controleert of vervangt. Volg de volgorde in de handleiding en forceer de stenen niet op hun plaats. Controleer ook de oplegging van de vlamplaat en houd de bedoelde luchtopeningen vrij. Binnenbekleding slijt tijdens gebruik; laat bij twijfel over schade of passing een vakman meekijken.

Twijfelt u over de pasvorm? Stuur ons een foto van het typeplaatje, het bestaande onderdeel en de verbrandingskamer of deur. Daarmee kunnen wij de uitvoering gericht controleren voordat u bestelt.
