JAcobus 9 Kwadraat: innovatie in houtkachels

De JAcobus 9 Kwadraat is het middelste model uit de Kwadraat-serie van de Nederlandse fabrikant Janco de Jong. Hij is gebaseerd op de bekende JAcobus houtkachel, maar heeft een strakker, vierkant ontwerp en een doorontwikkeld verbrandingssysteem. U kiest zelf hoe de kachel in uw ruimte komt: staand, ingebouwd in de wand of hangend aan het plafond. Alle uitvoeringen zijn aan te sluiten met een boven- of achteraansluiting.

JAcobus 9 Kwadraat in het kort

• Nominaal vermogen 9 kW, regelbaar van 5 tot 10 kW
• Geschikt voor ruimtes van ongeveer 120 tot 160 m³ (circa 50 tot 65 m² bij een standaard plafondhoogte)
• Rendement 87% (volgens EN 13240)
• Bediening met één knop
• Brandkamer van cortenstaal, mantel van 2,5 mm staal
• Levenslange garantie op het staalwerk (volgens de voorwaarden van de fabrikant)
• Rookgasafvoer 150 mm, boven of achter

Welke uitvoering past bij uw ruimte?

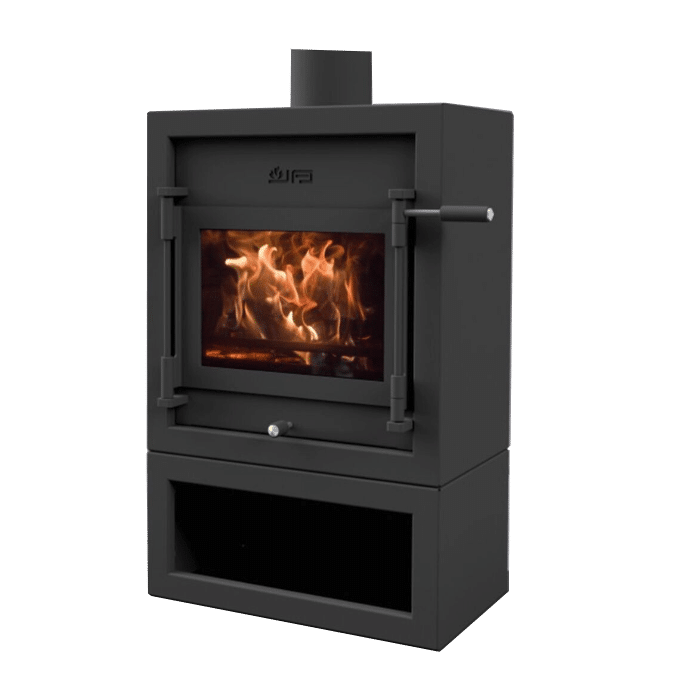

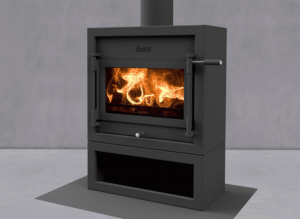

Staande houtkachel

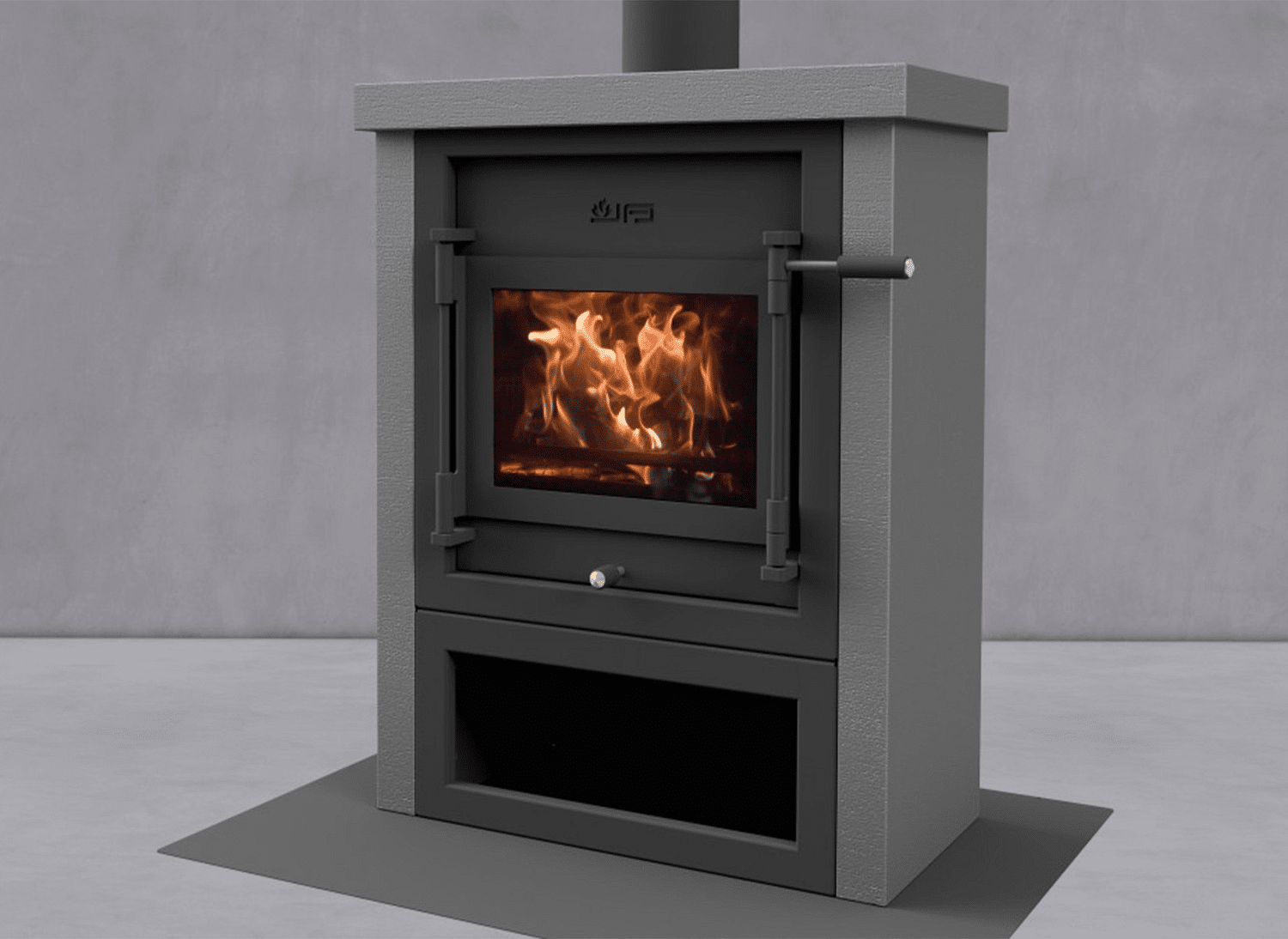

De staande JAcobus 9 Kwadraat is standaard 90 cm hoog (breedte 57,9 cm, diepte 35,8 cm). De hoogte wordt bepaald door het onderstel, en dat onderstel is maatwerk. U kunt de kachel dus hoger of lager laten maken, of het onderstel breder laten uitvoeren, zodat er een plateau onder de kachel ontstaat. Optioneel is een ommanteling van betonelementen leverbaar in muisgrijs of antraciet. Het beton houdt warmte vast en geeft die langzaam af als stralingswarmte. Met beton is de kachel 94,5 cm hoog, 73,9 cm breed en 39,8 cm diep, en weegt hij ongeveer 105 kg extra.

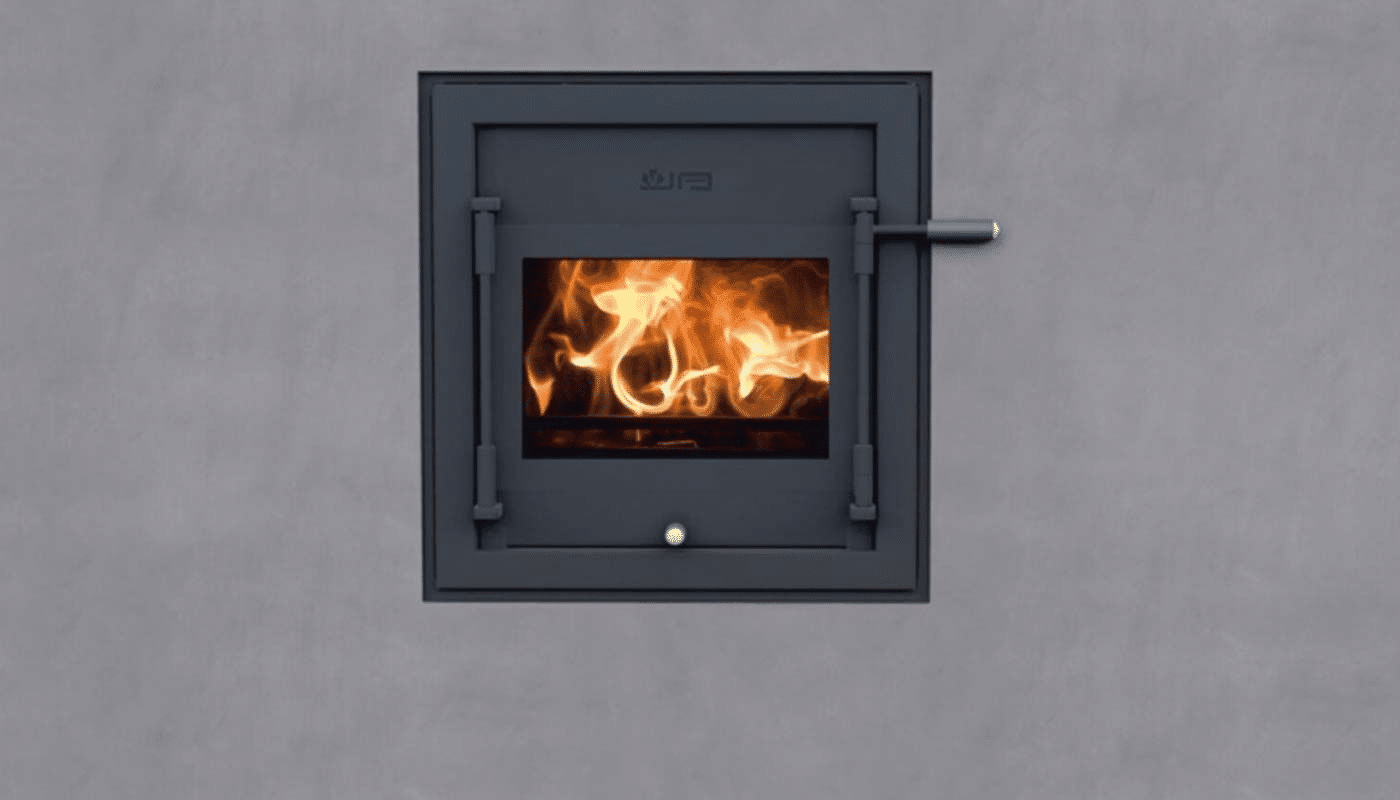

Inbouwkachel

De inbouwversie meet 62,8 x 57,9 x 35,8 cm (met afwerklijst 68 x 61,1 cm) en staat op verstelbare poten, zodat u de hoogte van de onderkant zelf bepaalt. Er wordt standaard een afwerklijst meegeleverd die in de diepte verstelbaar is. Die dient als aansluiting voor een aftimmering van bijvoorbeeld Fermacell of Promat. Wilt u de warmte beter over de ruimte verdelen, dan is een convectiemodule als optie leverbaar.

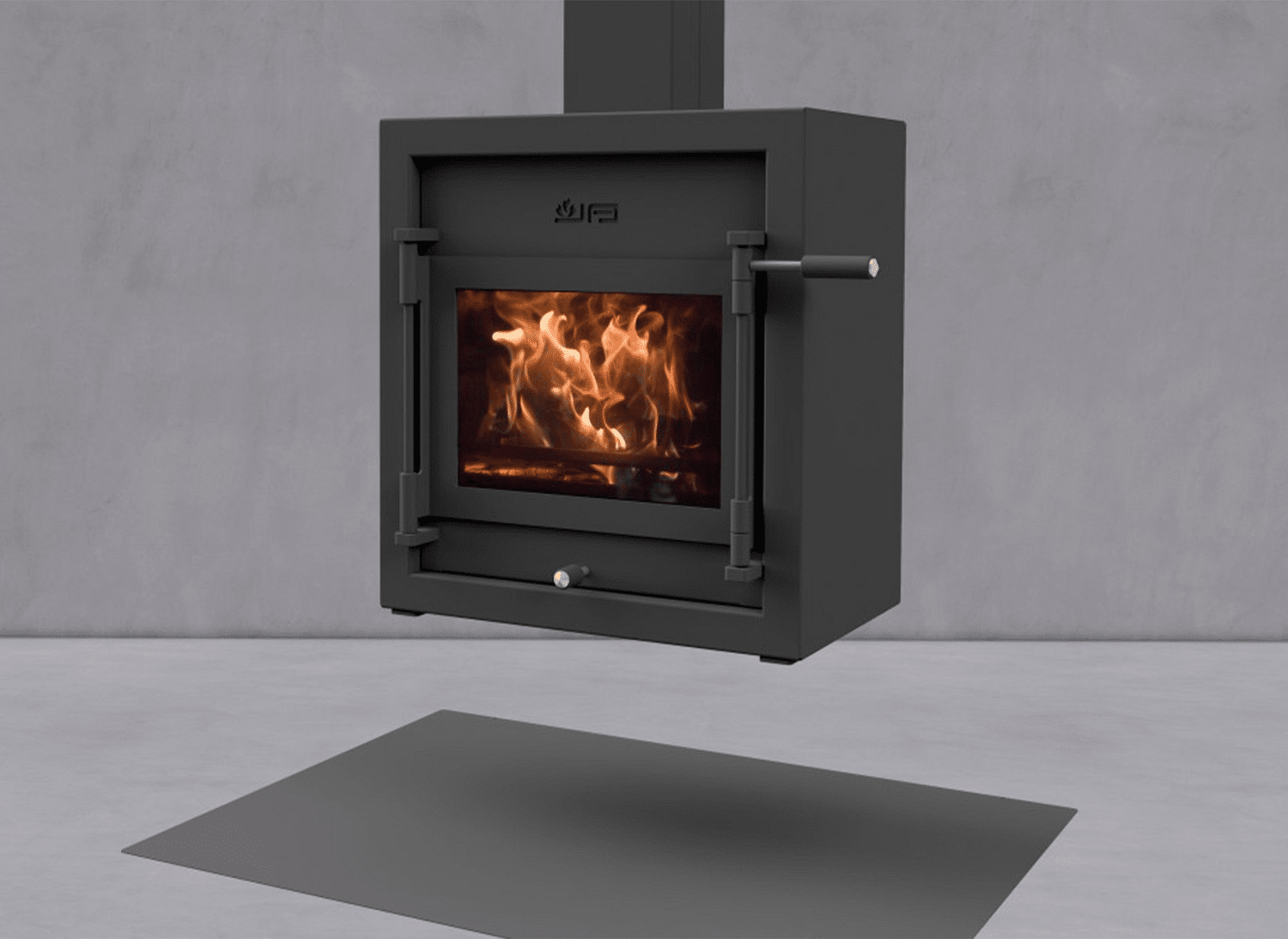

Hangende houtkachel

De hangende uitvoering heeft dezelfde maten als de inbouwkachel en hangt aan een vierkante pijp. De lengte van die pijp is altijd maatwerk, afhankelijk van uw plafondhoogte en de gewenste hanghoogte. U kiest voor een vaste of een draaibare flens. Met de draaibare flens draait de kachel 360 graden, via grepen die onzichtbaar onder de kachel zitten. Let op: de kachel weegt ongeveer 110 kg zonder pijp, dus het plafond moet onbrandbaar en sterk genoeg zijn. Wij beoordelen dit graag vooraf.

Liever een doorkijkuitvoering met vuurzicht aan twee kanten? Die is leverbaar voor de staand, inbouw- en hangende versie, alleen met bovenaansluiting. Vraag hiervoor een offerte aan.

Hoe werkt de verbranding?

Met één knop regelt u de primaire, secundaire en tertiaire verbrandingslucht. U hoeft dus niet met meerdere schuiven te werken om de kachel goed te laten branden. De vlamplaat bovenin de brandkamer heeft een nieuwe vorm, waardoor u de naverbranding van de rookgassen goed ziet. De rookgastemperatuur ligt iets hoger dan bij de klassieke JAcobus. Daardoor ontstaat minder condens in het rookkanaal, wat gunstig is voor de levensduur van uw schoorsteen. Een schone-ruit-systeem zorgt ervoor dat het glas langer helder blijft.

De uitstoot ligt laag: 478 mg/Nm³ CO en 27 mg/Nm³ fijnstof. De kachel voldoet aan de Europese norm EN 13240, het Duitse DIN+ keurmerk en de strenge Duitse BImSchV Stufe 2. Op nominaal vermogen verbruikt de kachel ongeveer 2,5 kg hout per uur.

Is 9 kW het juiste vermogen voor u?

Reken het volume van uw ruimte uit: lengte x breedte x hoogte. Een woonkamer van 7 bij 8 meter met een plafond van 2,6 meter is 146 m³, en past dus goed bij de 9 kW.

Is uw woning slecht geïsoleerd of heeft u een open trap of vide, dan kan meer vermogen nodig zijn. Een te zware kachel wordt juist te warm, waardoor u de kachel minder heet gaat stoken en u juist te laag stookt. Dat zorgt voor een vuile ruit en meer uitstoot. Twijfelt u? Gebruik onze kilowatt-rekenhulp of neem contact op met onze adviseurs.

Aansluiten en installeren

• Rookgasafvoer: 150 mm (130 mm optioneel), boven of achter. Bij de staande uitvoering zit het midden van de achteraansluiting op 72,5 cm hoogte.
• Externe luchttoevoer: mogelijk via een aansluiting van 80 mm met adapterset, door de muur of de vloer. Aan te raden bij goed geïsoleerde woningen met balansventilatie.
• Deur: standaard zit het scharnier links. Optioneel is het scharnier aan de rechterkant of een zelfsluitende deur leverbaar.
• Kleur: donker antraciet
